Électroniques | Afficheurs - Afficheur 2 lignes IP66 9/28 VDC | BE.500.100.400.301

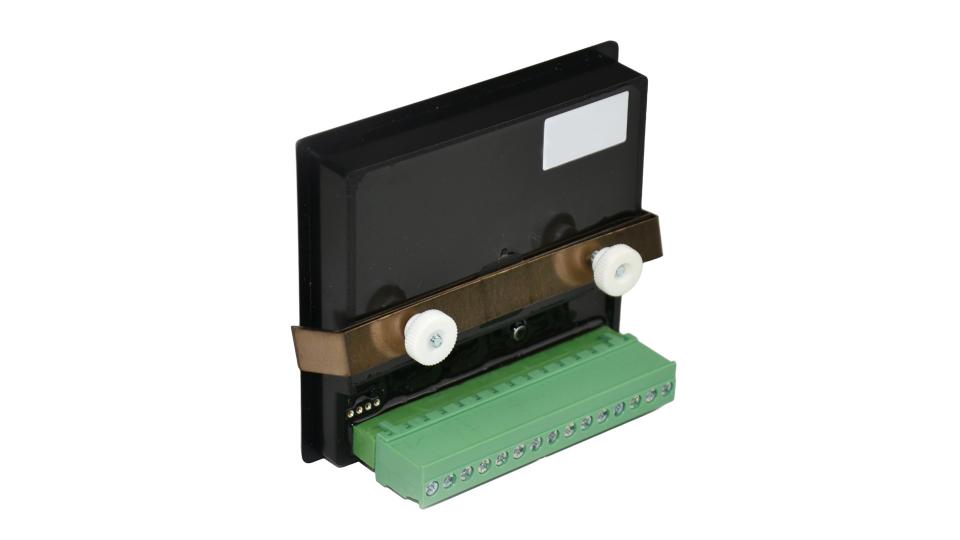

BE.500.100.400.301 - Photo (1)
BE.500.100.400.301 - Photo (2)
BE.500.100.400.301 - Schéma

BE.500.100.400.301
Catégorie du produit ou du composant : Électroniques | Afficheurs
Afficheur 2 lignes IP66 9/28 VDC

Tension d’alimentation 9 ÷ 28 VDC
Consommation 30 ÷ 80 mA
Température de fonctionnement -25 ÷ +85 °C
Température de stockage -30 ÷ +90 °C
Entrées tout ou rien 8 max
Entrée capteur 4-20mA 1 max
Entrées capteur en tension 2 max
Entrée mesure fréquence 1 max
Sorties PWM 2 max
Sorties tout ou rien 5 max
Indice de protection hors connectique IP66
Protection inversion d'alimentation Oui
Protection contre les surtensions Oui
Protection court-circuit Oui
Diode de roue libre intégré Oui
Coffret moulé encastrable Oui
Clavier 5 touches
Afficheur LCD retro-éclairé Oui
Connecteur débrochable Oui
Dimensions hors-tout 92 x 83 x 40 mm
Dimensions usinage 87 x 77 mm
Présentation

L'afficheur 2 lignes permet la mesure d'une grandeur (niveau, pression, température, etc...) issue d'un capteur 4-20mA, la gestion d'un ou deux signaux PWM permettant la commande d'électrovannes, la mesure de la fréquence d'un signal issu d'un capteur, et la gestion des sorties en fonction des entrées suivant un logiciel personnalisé. La face avant de l'afficheur 2 lignes permet un affichage digital de la valeur du signal issue du capteur, la saisie et l'affichage des différents paramètres, l'état des différentes sorties, l'état des différentes entrées, des messages d'alarme, etc... L'afficheur 2 lignes se monte encastré sur une face avant d'un matériel ou sur une porte d'armoire électrique. L'afficheur est moulé, il est IP66 donc protégé contre des projections d'eau et poussière. L'affichage est de type LCD, comportant 2 lignes de 16 caractères avec rétro éclairage, offrant un confort de lecture de jour comme de nuit.

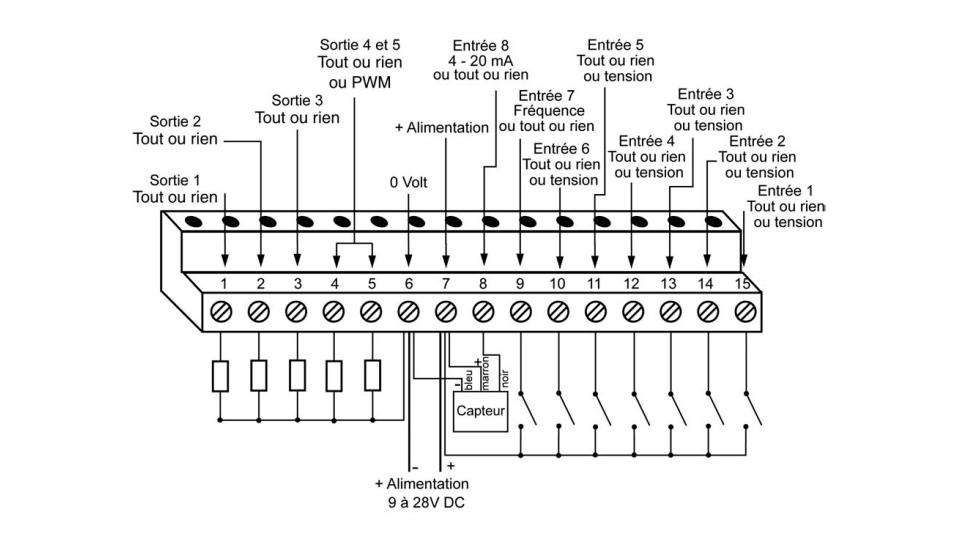

Schéma
Documentation
Fiche technique - BE.500.100.400.301
Catalogue - Électronique
