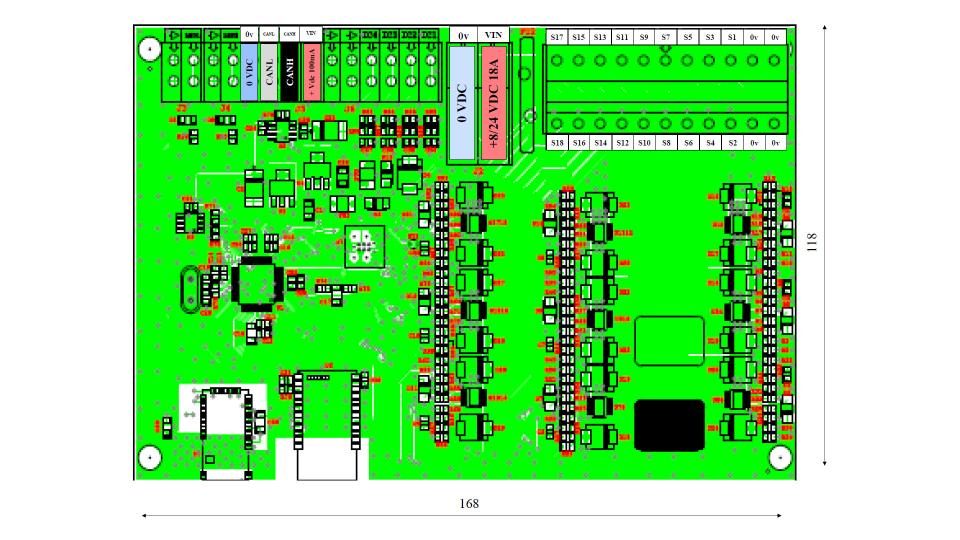

BE.500.100.200.233 - Encombrement

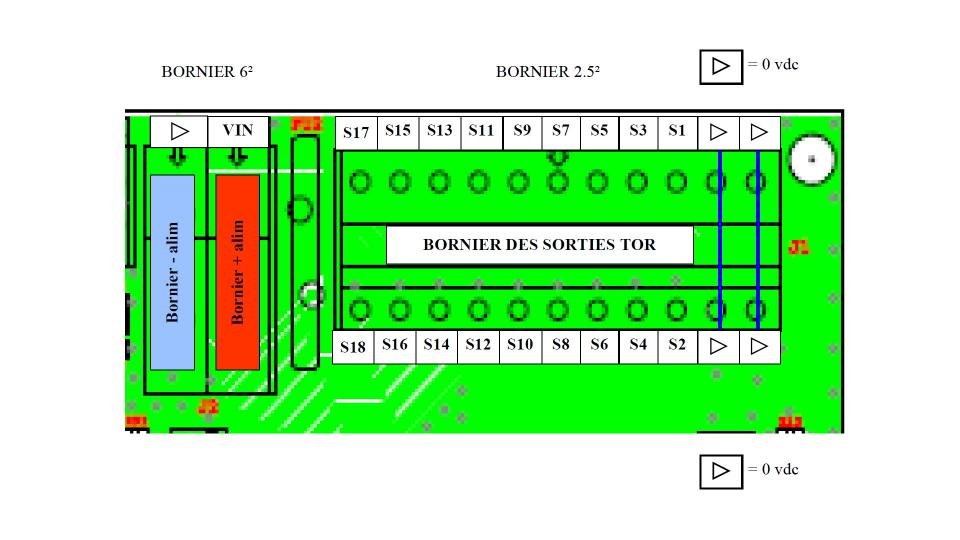

BE.500.100.200.233 - Schéma

BE.500.100.200.233
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 5PWM + 13 sorties TOR

Tension d’alimentation 12 ou 24 VDC nominal
Plage limite d'utilisation 8 ÷ 27 VDC
Nombre de sortie TOR 18
Sortie configurable en PWM 5
Courant total maximal 18A
Courant maxi sorties TOR 5A
Courant maxi sorties PWM 0 à 3A régulé en courant
Fréquence Dither ajustable 50 à 400 Hz
Amplitude du Dither ajustable 0 à 100% par sortie
Rampes Up et Down ajustables 0 à 20s
Protocole CANOPEN CIA DS401 | DS301
Interface CAN | Bluetooth Class 1
Can Bus 2.0 B
Vitesse de 10 à 1000 Kb
NodeID (par défaut) 0x20 hex
Protection contre les surtensions oui
Protection contre les inversions de polarité oui
Protection contre les courts circuits oui
Protection contre les charges inductives oui
Dimensions 168 x 118 mm
Nombres des entrées configurables 6 (0..20mA, 4..20mA, 0..5v, 0..10v, féquence, TOR)
Présentation

Interface CAN, protocole CANOPEN : CIA DS401, DS301 . NodeID = 0x20 hex par défaut. Carte CANOPEN 18 sorties configurables en 5 PWM et 13 TOR. Carte CANOPEN 10 entrées dont 2 entrées analogiques process et 8 entrées TOR dont 4 configurables en mesure de fréquence. L’intégralité du firmware est ouverte aux spécifications du client et reste modifiable et reprogrammable en fonction des évolutions. Alimentation de 8 à 27 Vdc.

Schéma
