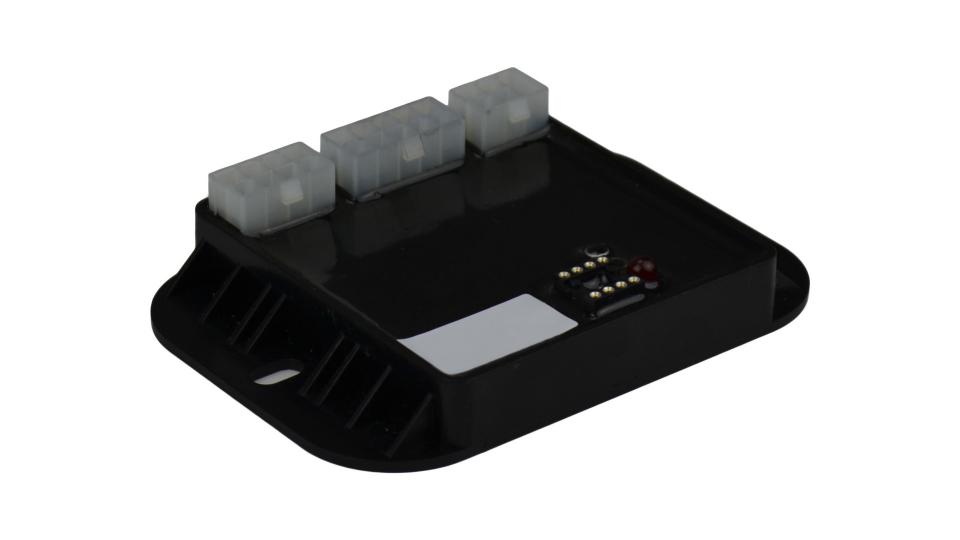

BE.500.100.100.010 - Photo (1)
BE.500.100.100.010 - Photo (2)
BE.500.100.100.010 - Schéma

BE.500.100.100.010
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 7 entrées et 7 sorties

Tension d’alimentation 9 ÷ 32 VDC
Température de fonctionnement -40 ÷ +85 °C
Température de stockage -40 ÷ +90 °C
Nombre d'entrée 7 TOR
Nombre de sortie 7 TOR
Courant maxi des sorties 3A
Protection contre les surtensions oui
Protection contre les inversions de polarité oui
Indice de protection hors connectique IP66/67
Connectique mini-fit 6 points / 8 points / 10 points
Dimensions (avec 2 oreilles de fixation) 95 x 70 x 20 mm
Reprogrammation via EEprom
Présentation

Le module 7E/7S permet, dans un encombrement très réduit, de créer des petits automatismes. Ce module comprend 7 entrées TOR et 7 sorties TOR 3A. Un support EEprom est prévu pour pouvoir reprogrammer le module. Connectique économique via trois connecteurs Minit-Fit 6 / 8 / 10 pôles. Indice de protection IP66 hors connexion et support EEprom. 1 led rouge clignotante intégrée indique le bon fonctionnement du module. Carte actuellement programmée pour pilotage de 7 secteurs de circuit 6 voies + bypass commun.

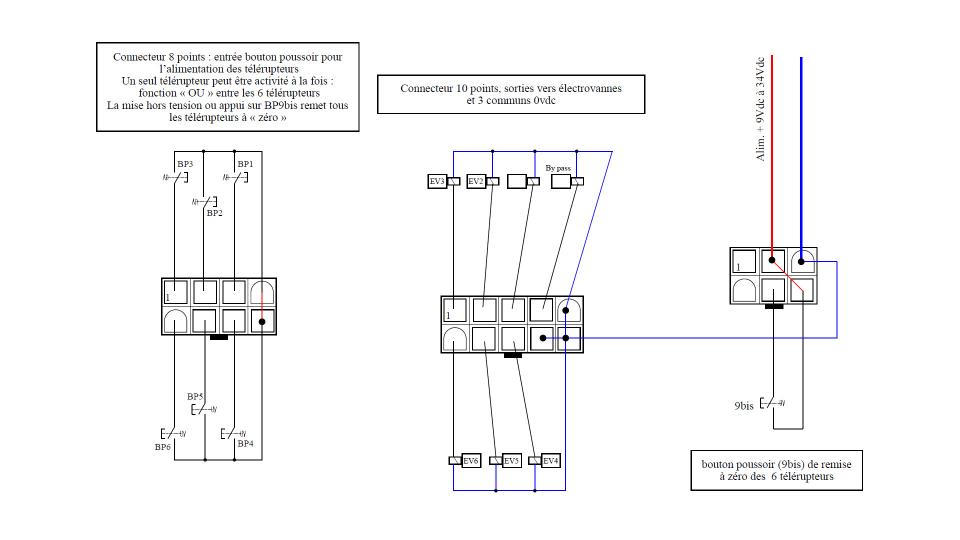

Schéma
Documentation
Fiche technique - BE.500.100.100.010
Catalogue - Électronique
