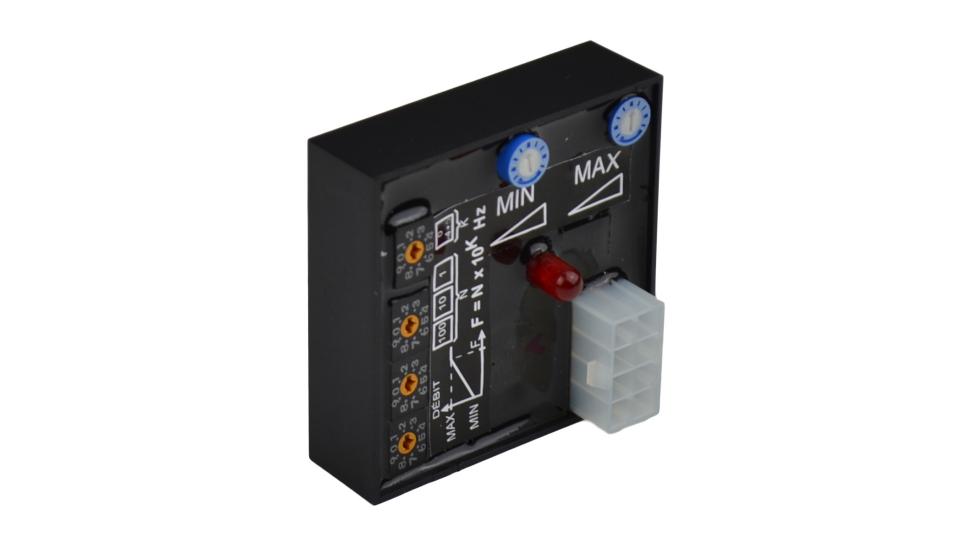

BE.500.100.100.014 - Photo (1)
BE.500.100.100.014 - Photo (2)

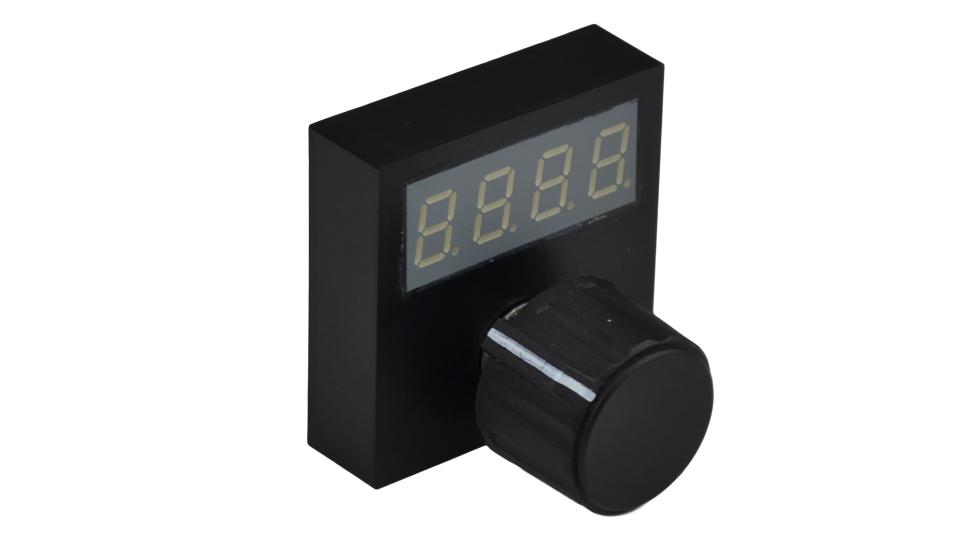

BE.500.100.100.014 - Photo (3)

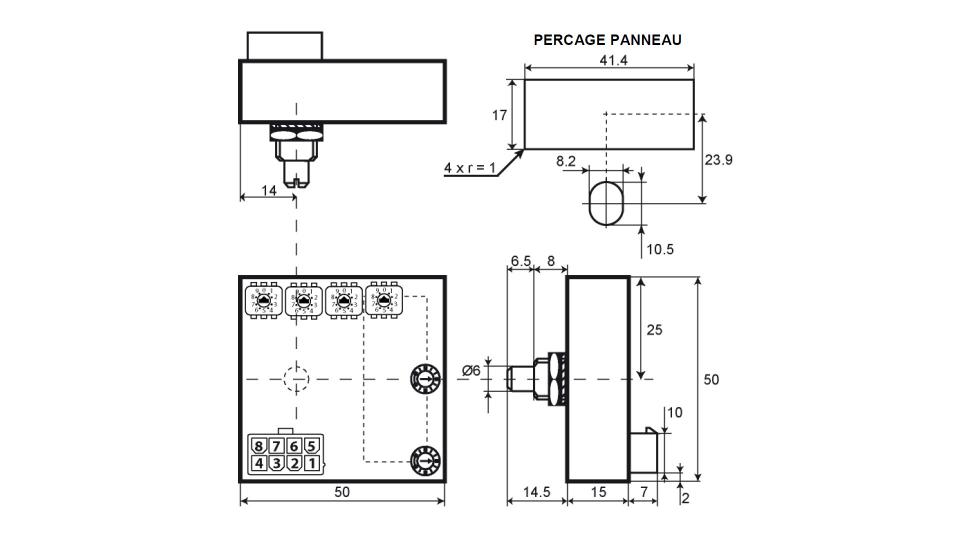

BE.500.100.100.014 - Encombrement

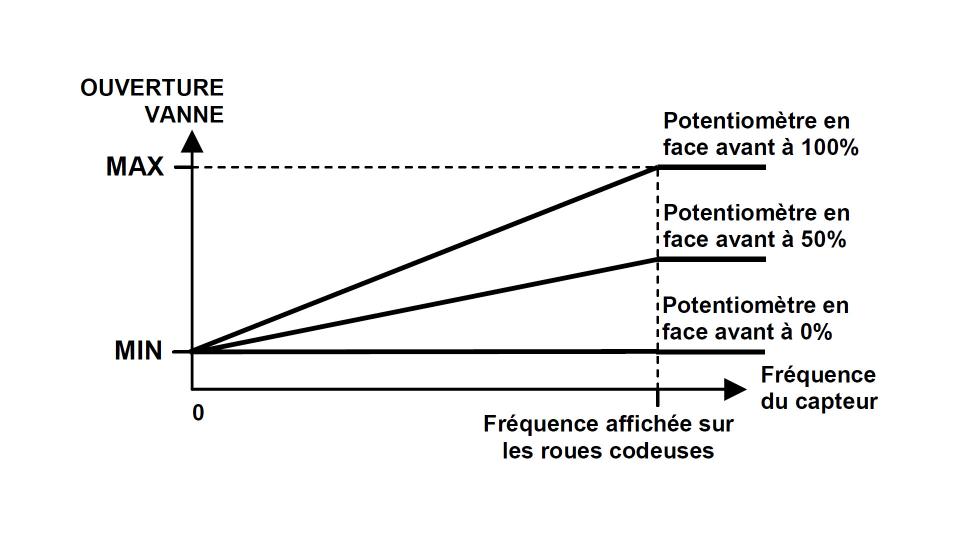

BE.500.100.100.014 - Fonctionnement auto

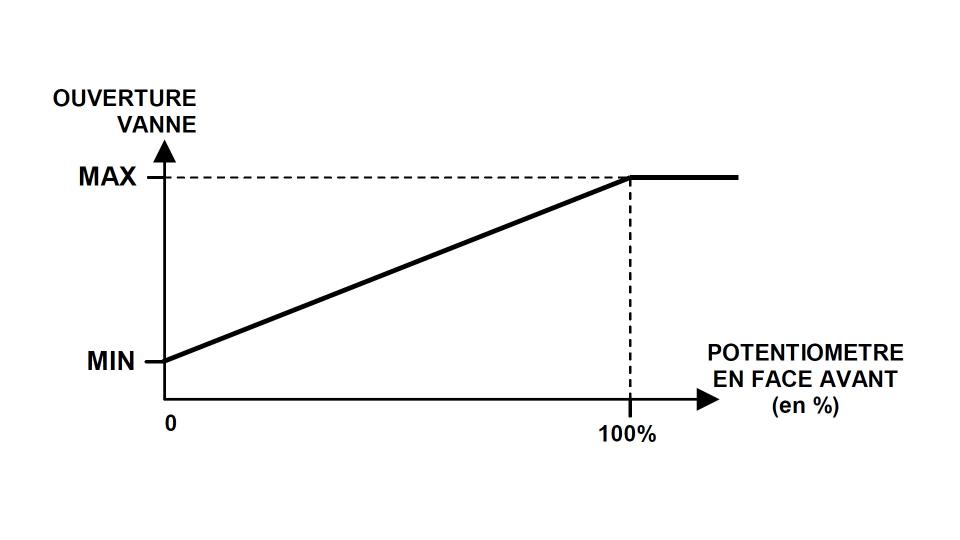

BE.500.100.100.014 - Fonctionnement manuel

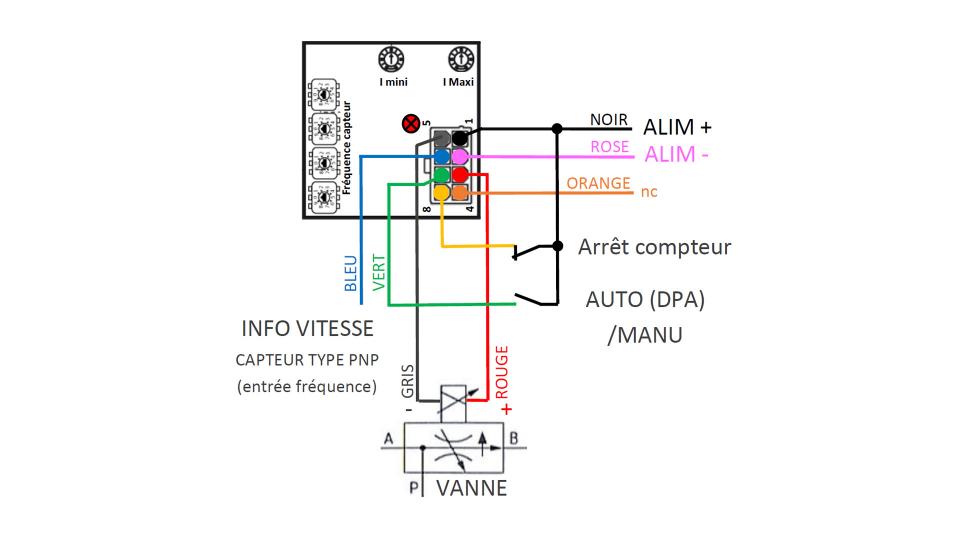

BE.500.100.100.014 - Schéma

BE.500.100.100.014
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 1PWM-DPA avec afficheur et potentiomètre intégré

Tension d’alimentation 9 ÷ 32 VDC
Consommation hors vanne 1 ÷ 20 mA
Température de fonctionnement -40 ÷ +85 °C
Température de stockage -40 ÷ +90 °C
Courant d’alimentation de la vanne 0 ÷ 3 A
Dérive du courant de la vanne entre -30°C et +85°C 0 +/-0.5 %FS
Dérive du courant de la vanne entre 9V et 32V 0 +/-0.5 %FS
Réglage rampe 0 ÷ 10 s
Fréquence PWM 125 Hz
Poids 57 g
Présentation

Ce module régule l’ouverture d’une vanne proportionnelle en fonction de la vitesse d’avancement et/ou du potentiomètre de la face avant. L’ouverture évolue entre un seuil minimum et un seuil maximum définis par 2 potentiomètres intégrés en face arrière. L’ouverture est maximum lorsque la fréquence du signal du capteur atteint la valeur indiquée par quatre roues codeuses intégrées en face arrière. L’ouverture est minimum lorsque la fréquence du signal reçue est égale à 0. Le potentiomètre de face avant ajuste le débit et permet ainsi d’obtenir précisément le débit voulu. Une entrée TOR permet de passer en mode manuel, donc de commander manuellement la vanne proportionnelle par le potentiomètre en face avant sans tenir compte de la vitesse issue du capteur. Une led rouge clignotante indique le bon fonctionnement du module. L’afficheur indique la position du potentiomètre et toutes les 10 s, le cumul des temps de fonctionnement de l’électrovanne.

Schéma
Documentation
Fiche technique - BE.500.100.100.014
