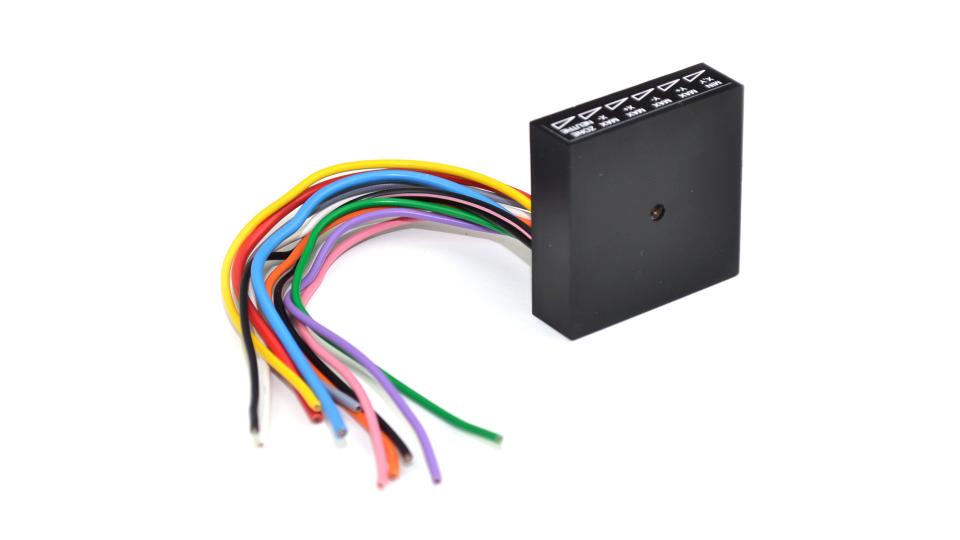

BE.500.400.100.004 - Photo (1)

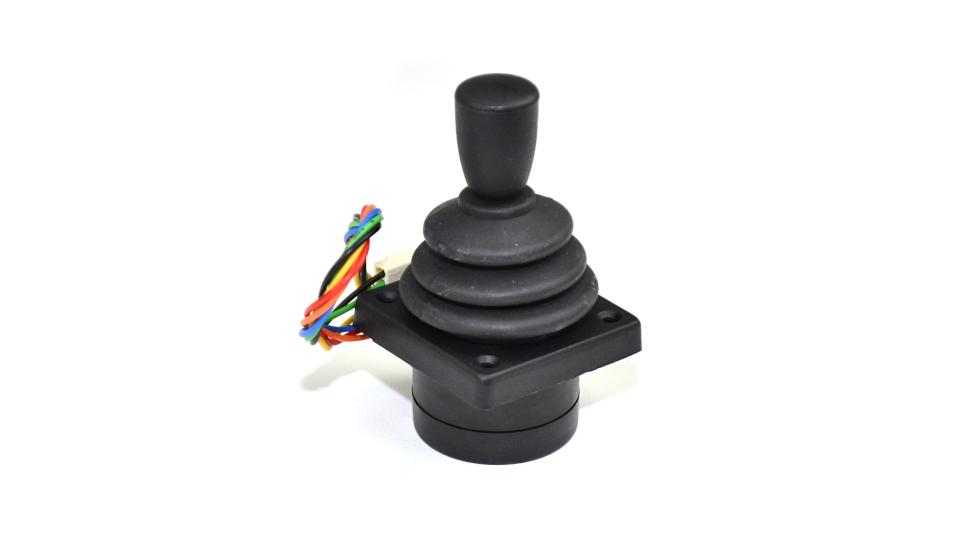

BE.500.400.100.004 - Photo (2)

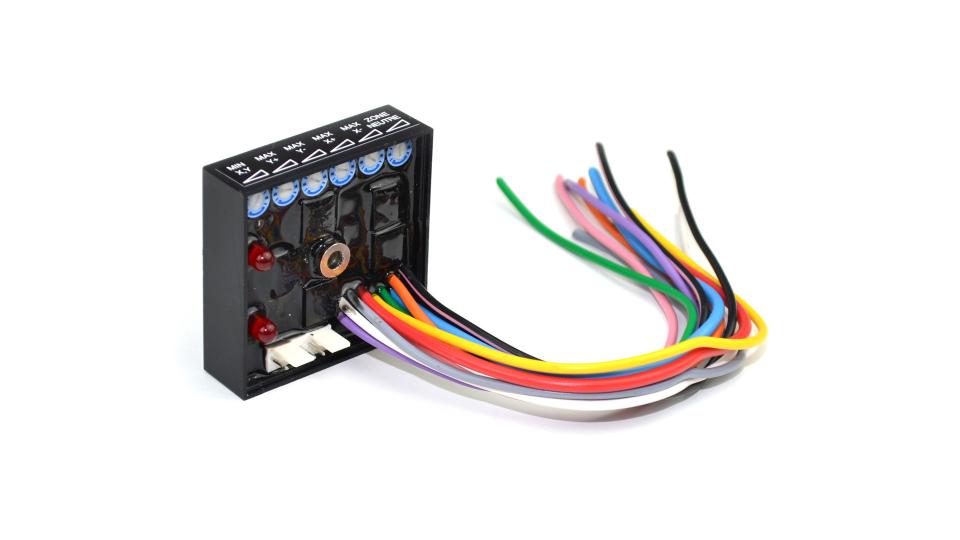

BE.500.400.100.004 - Photo (3)
BE.500.400.100.004 - Photo (4)

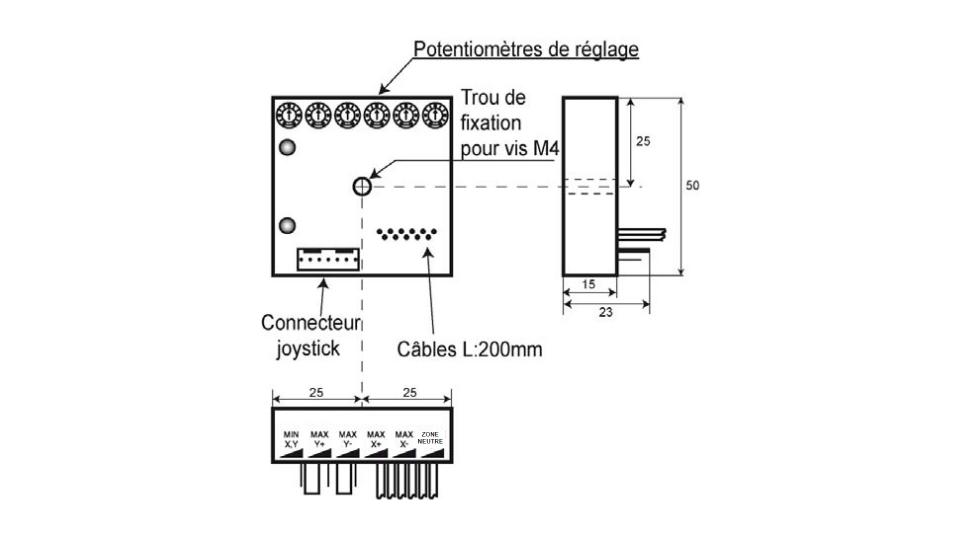

BE.500.400.100.004 - Encombrement

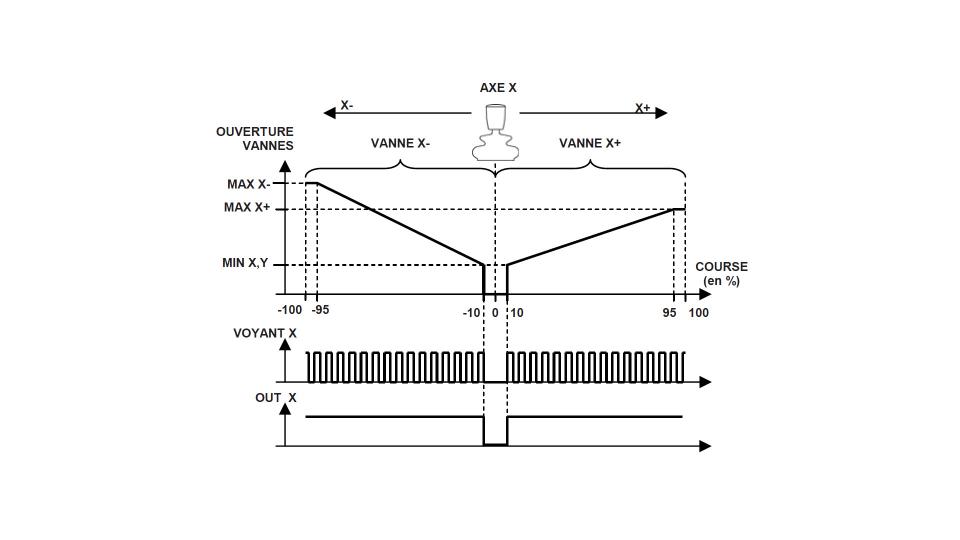

BE.500.400.100.004 - Fonctionnement (Axe X)

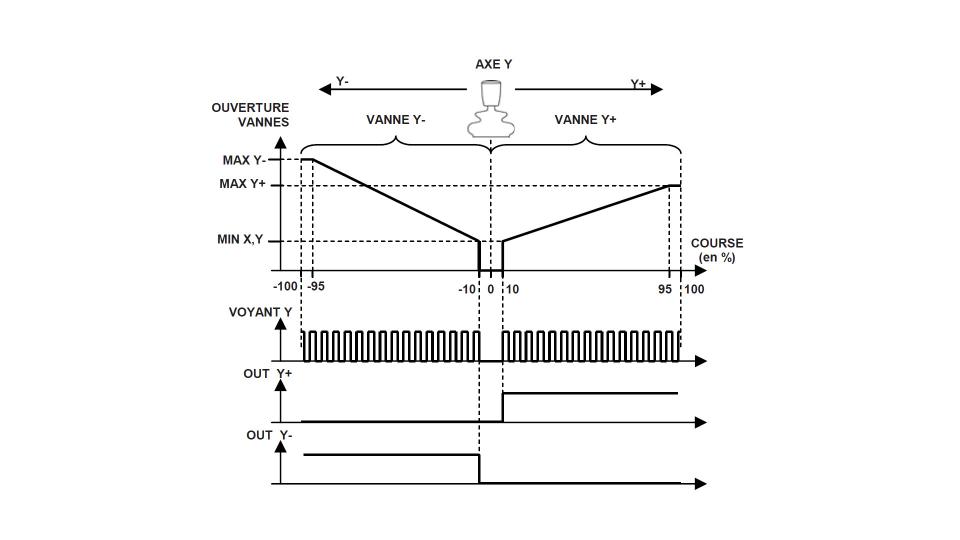

BE.500.400.100.004 - Fonctionnement (Axe Y)
BE.500.400.100.004 - Schéma

BE.500.400.100.004
Catégorie du produit ou du composant : Électroniques | Cartes électroniques
Carte électronique 4PWM + Joystick 2 axes

Tension d’alimentation 9 ÷ 32 VDC
Consommation hors vanne 1 ÷ 2 mA
Température de fonctionnement -30 ÷ +70 °C
Température de stockage -40 ÷ +90 °C
Courant d’alimentation de la vanne 0 ÷ 3 A
Dérive du courant de la vanne entre -30°C et +85°C 0 +/-0.5 %FS
Dérive du courant de la vanne entre 9V et 32V 0 +/-0.5 %FS
Réglage rampe 0 ÷ 1 s
Nombre de manipulation joystick 10 millions
Présentation

Le module de puissance joystick commande directement 2 vannes proportionnelles sur l’axe Y, 2 vannes proportionnelles sur l’axe X et 3 vannes TOR. L’ouverture de chaque vanne est indépendante de la tension d’alimentation et de la température de l’huile car le module régule le courant consommé par chaque vanne. Sur les 2 axes Y et X, les ouvertures minimum et maximum de chaque vanne proportionnelle sont réglées par 2 potentiomètres. 2 leds rouges clignotantes intégrées en face arrière indiquent le bon fonctionnement du module (1 pour chaque axe).

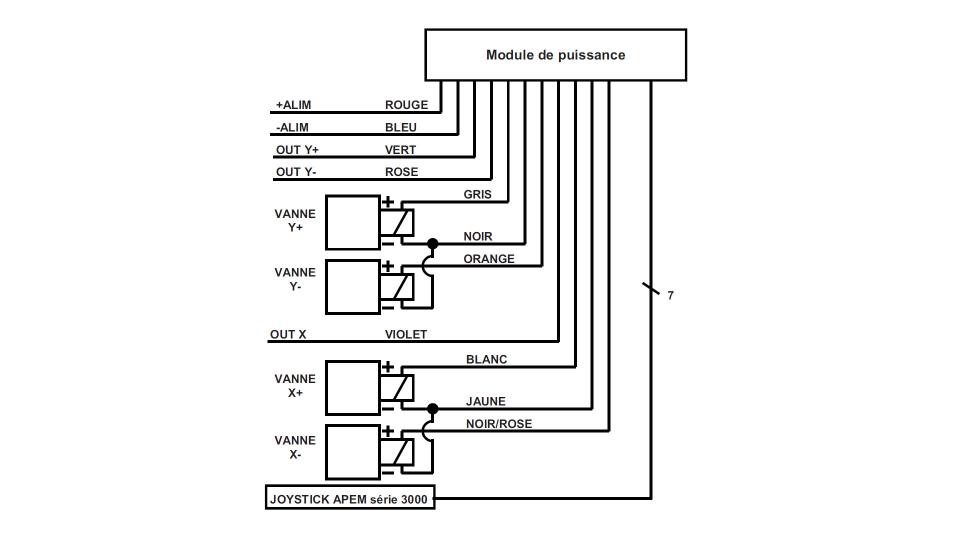

Schéma
Documentation
Fiche technique - BE.500.400.100.004
Catalogue - Électronique (Dana SAC France)
