Clapets d'arrêts | Valves modulaire - Clapet anti-retour standard modulaire CETOP 5 | AM5UD

AM5UD

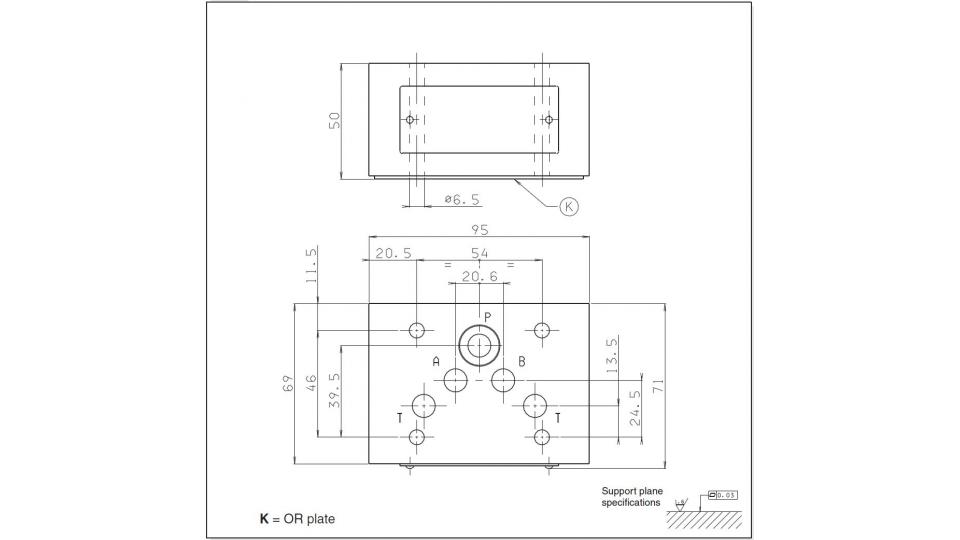

AM5UD - Dimension

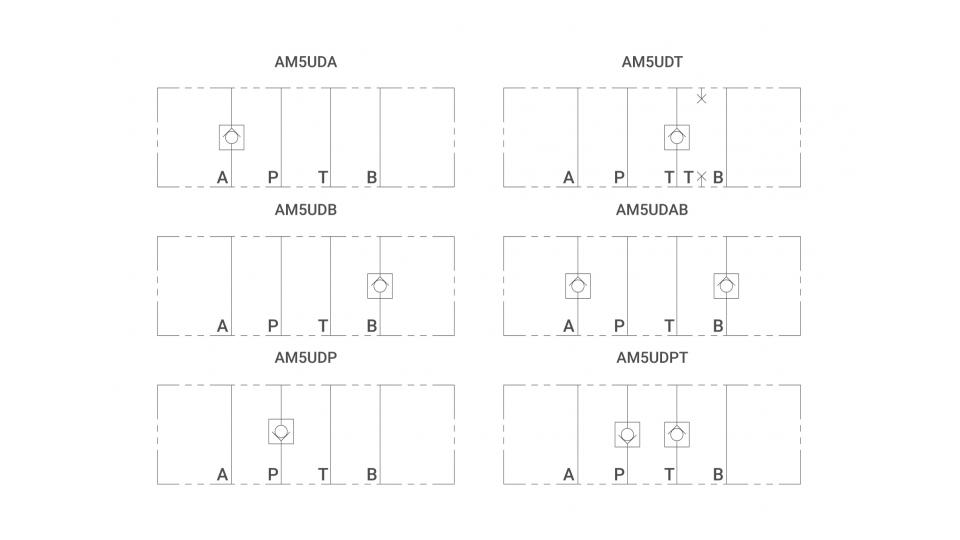

AM5UD - Schéma

AM5UD
Catégorie du produit ou du composant : Clapets d'arrêts | Valves modulaire
Clapet anti-retour standard modulaire CETOP 5

Pression max 350 bars
Pression d'ouverture ressort 1 1 bars
Pression d'ouverture ressort 5 5 bars
Débit max 80 l/min
Fluides hydrauliques huiles minérales DIN 51524
Viscosité fluide 10 ÷ 500 mm2/s à 50°C
Température fluide -25°C ÷ 75°C
Température ambiante -25°C ÷ 60°C
Niveau max de contamination classe 10 selon NAS 1638 avec filtre ß25≥75
Poids 2,1 Kg
Présentation

Le clapet anti-retour AM5UD permet le passage du fluide (huile) dans un sens et le bloque dans le sens inverse du flux (débit) en garantissant l'absence de fuite grâce à un obturateur. La pression d'ouverture standard du clapet est de 1 bars ou de 5 bars selon le choix du ressort et résiste à une pression maxi de 350 bar. Il est disponible en 6 versions : version contrôlée sur ligne A (AM5UDA), version contrôlée sur la ligne B (AM5UDB), version contrôlée sur la ligne P (AM5UDP), version contrôlée sur la ligne T (AM5UDT), version double contrôlée sur la ligne A & B (AM5UDAB), et version contrôlée sur la ligne P & T (AM5UDPT) (voir schéma hydraulique et fiche technique).

Schéma
Documentation
Catalogue - AM5UD
