Réduction de pression | Valves modulaire - Réducteur de pression à action pilotée modulaire CETOP 3 | AM3VR

AM3VR
AM3VR - Schéma

AM3VR
Catégorie du produit ou du composant : Réduction de pression | Valves modulaire
Réducteur de pression à action pilotée modulaire CETOP 3

Pression max 350 bars
Tarage ressort 1 max 60 bars
Tarage ressort 2 max 120 bars
Tarage ressort 3 max 250 bars
∆p max admissible 150 bars
Débit max 40 l/min
Fluides hydrauliques huiles minérales DIN 51524
Viscosité fluide 10 ÷ 500 mm2/s
Température fluide -25°C ÷ 75°C
Température ambiante -25°C ÷ 60°C
Niveau max de contamination classe 10 selon NAS 1638 avec filtre ß25≥75
Poids 1,36 Kg ÷ 2 Kg
Cartouche CVR20
Présentation

Le réducteur de pression à action pilotée AM3VR permet de varier dans les deux sens la pression indépendamment du débit. Monté avec une cartouche CVR20, il dispose de trois différents étalonnages couvrant une plage de pression comprise entre 7 ÷ 250 bar. Il est disponible en 4 versions : version de base pilotée sur la ligne A (AM3VRA), version avec bypass pilotée sur la ligne A (AM3VRA + BYPASS) dans un seul sens avec un clapet anti-retour entre la ligne A et AR, version pilotée sur ligne P (AM3VRD) avec un drainage interne sur l'orifice B, et version pilotée sur la ligne P (AM3VRP) avec un drainage interne sur l'orifice T ou un drainage externe sur l'orifice Y. Le réglage de la pression se fait par l'intermédiaire d'une vis (AM3VR*-C) ou par une molette (AM3VR*-M) (Voir photos et fiche technique).

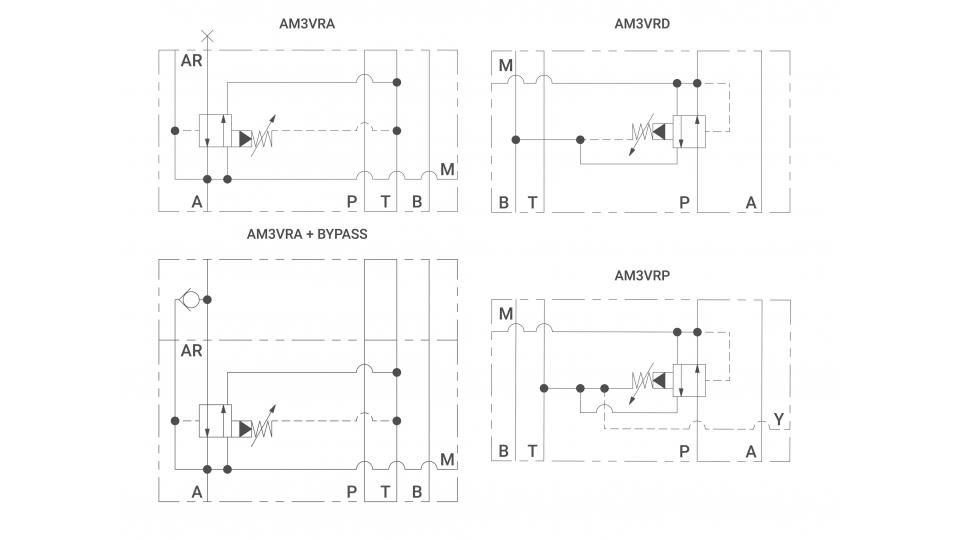

Schéma
Documentation
Catalogue - AM3VR
Catalogue - Valves & Electroniques
