Contrôle de pression | Valves modulaire - Valve de séquence à action pilotée modulaire CETOP 3 | AM3VS

AM3VS

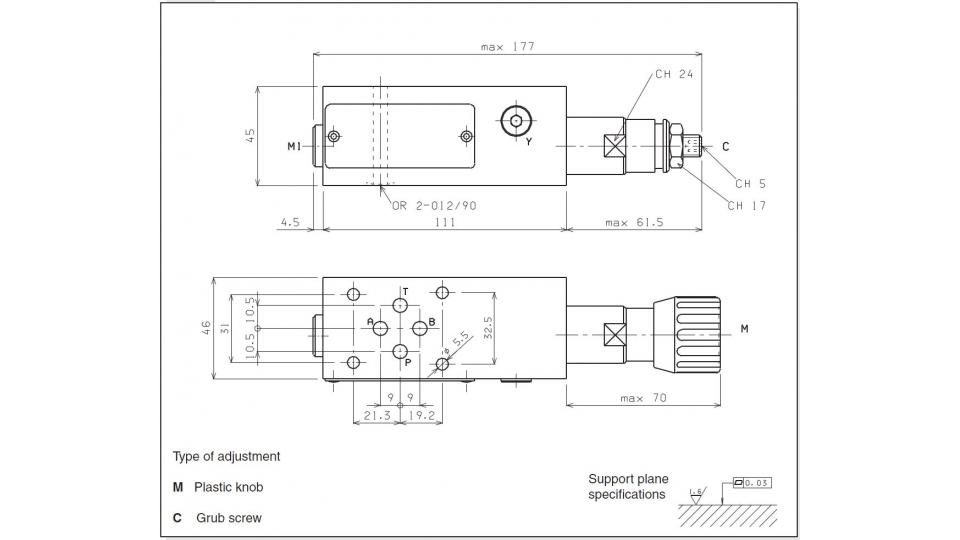

AM3VS - Dimension

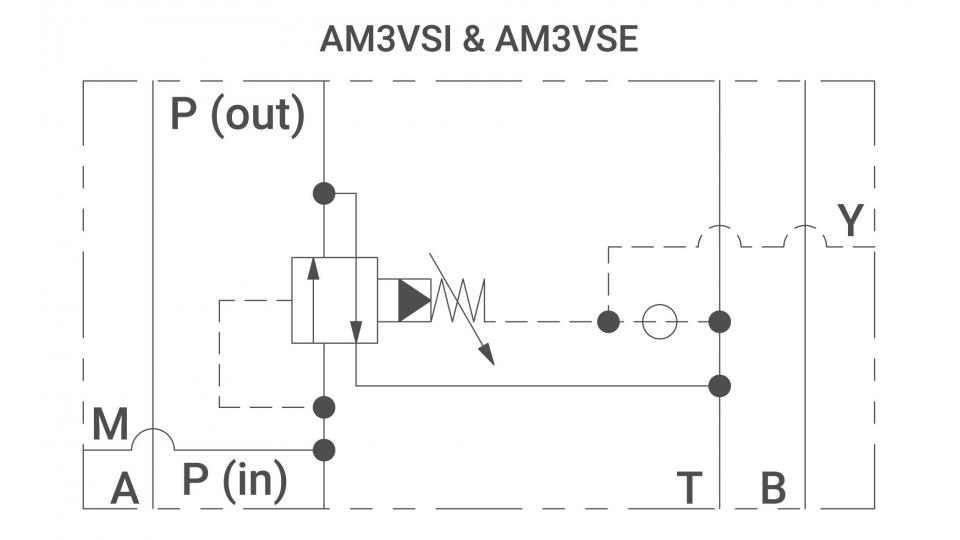

AM3VS - Schéma

AM3VS
Catégorie du produit ou du composant : Contrôle de pression | Valves modulaire
Valve de séquence à action pilotée modulaire CETOP 3

Pression max 350 bars
Tarage ressort 1 max 60 bars
Tarage ressort 2 max 120 bars
Tarage ressort 3 max 250 bars
Débit max 40 l/min
Drain sur l'orifice T 0,5 ÷ 0,7 l/min
Fluides hydrauliques huiles minérales DIN 51524
Viscosité fluide 10 ÷ 500 mm2/s
Température fluide -25°C ÷ 75°C
Température ambiante -25°C ÷ 60°C
Niveau max de contamination classe 10 selon NAS 1638 avec filtre ß25≥75
Poids 1,36 Kg
Cartouche CVS20
Présentation

La valve de séquence à action pilotée AM3VS bloque dans les deux sens le passage de l'huile vers un circuit hydraulique secondaire jusqu'à ce que la pression dans le circuit principal atteigne une valeur préréglée. Monté avec une cartouche CVS20, il dispose de trois différents étalonnages couvrant une plage de pression comprise entre 7 ÷ 250 bar. Il est disponible en 2 versions : version de base pilotée sur ligne P (AM3VSI) avec un drainage interne sur l'orifice T, et version pilotée sur la ligne P (AM3VSE) avec un drainage externe sur l'orifice Y. Le réglage de la pression se fait par l'intermédiaire d'une vis (AM3VS*-C) ou par une molette (AM3VS*-M) (Voir photos et fiche technique).

Schéma
Documentation
Catalogue - AM3VS
Catalogue - Valves & Electroniques
